レーザー加工専門ページ

3次元レーザー加工

2016年12月に、3次元での切断が可能なレーザー加工機を導入しました。
今までマシニングでないと穴あけ加工ができなかった・・・などの加工が、このレーザー加工機で対応が可能となります。

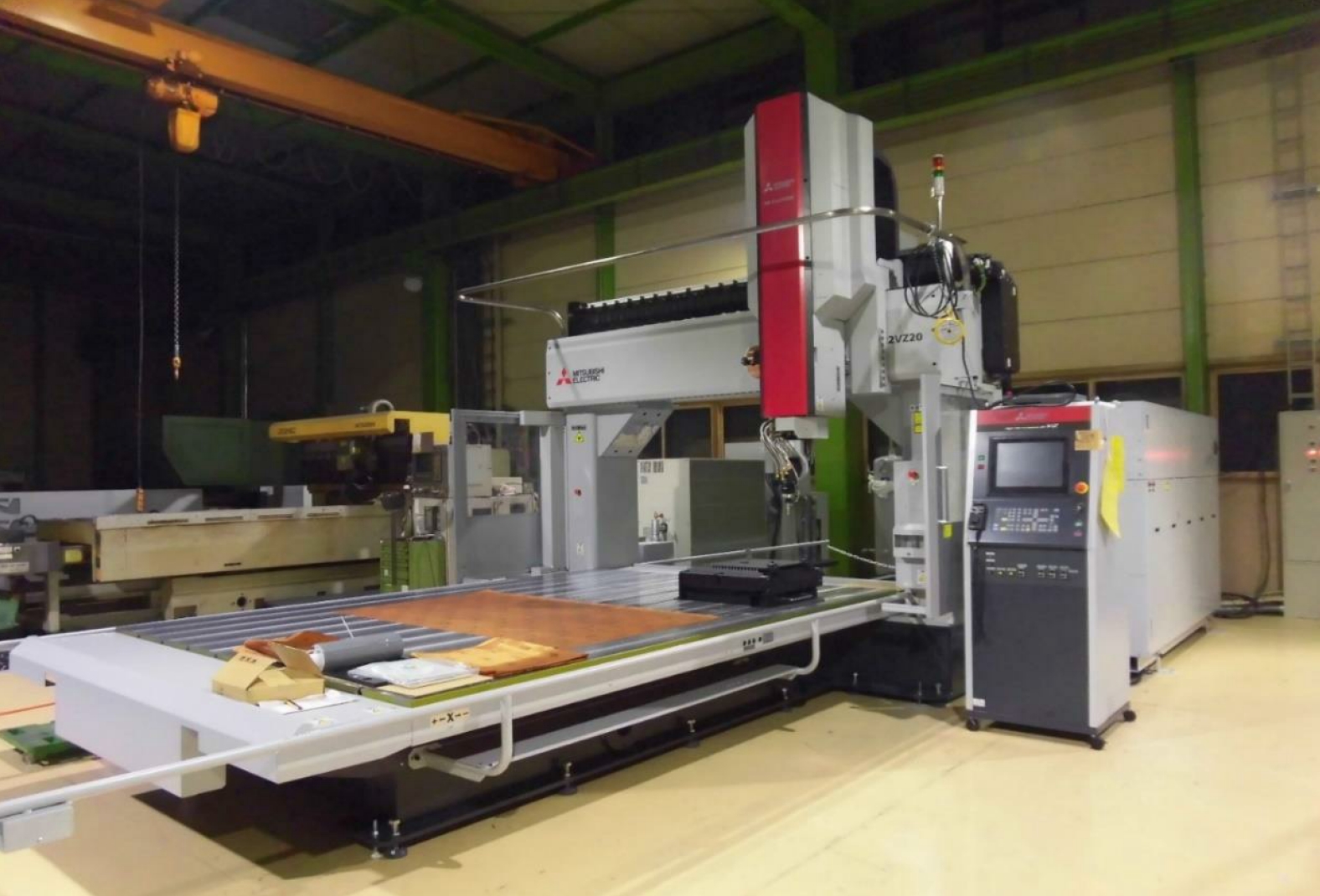

ML3122VZ20-02.jpg タイプ 三次元レーザー加工機
メーカー 三菱:ML3122VZ20
サイズ 2500×1600×H550
切断可能な板厚 切断の場合
鉄:16㎜まで
ステンレス:8㎜まで
アルミニウム:6㎜まで

溶接の場合
鉄、ステンレスともに:6㎜まで

【加工可能な製品の特徴】

1)立体物の切断、穴加工が可能です。(タップの下穴は除く)
2)パイプ材の切断、穴加工が可能です。
 ・NC円テーブルにより、外径Φ267.4まで(長さに制限があります)
 ・端面の加工は、パイプの交差形状により、曲面にすることも可能です。
 ・治具などを工夫することで、多種の形状素材にも加工が可能です。
3)平板に、開先や面取り加工が可能です。
4)鏡板に、面直切断や、はめ合わせ切断が可能です。
5)段取り替えをすることで、溶接も可能です。(切断後すぐの溶接はできません)

鏡板に角穴加工後、角パイプを嵌めてみる。
バッチリフィット! 良いハメ合い


鏡板に3次元レーザー加工機で、角穴を開けました。そこに角パイプを嵌めてみるとピッタリと一致。これなら安心して溶接が出来ます。
3次元レーザー加工機で、鏡板に角穴加工。
切削加工からのコスト削減


鏡板のような、曲面に穴や角窓を開けることはありませんか?機械加工などで行うとコストがかかります。導入した3Dレーザー加工機で行うとご覧の通りスムースに加工が出来ます。
大型ステンレスのパイプに、3次元レーザー加工すると・・・こうなる!

大型パイプのステンレスSUS材に、穴を機械加工すると・・・とても大変!しかし・・・最新の3次元レーザー加工機ですると・・・こうなる!!
パイプ同士の交差穴の加工に威力を発揮 ・・・ どうだ!!
真空チャンバーの鏡板
3次元レーザー加工機による加工


鏡板の穴加工を3次元レーザー加工機にてテストカット中!!
真空タンクの鏡板のレーザー加工
3次元加工 加工時間の短縮


最新の3次元レーザー加工機による、真空タンクの鏡板の加工


3次元レーザー加工(パイプ切断)

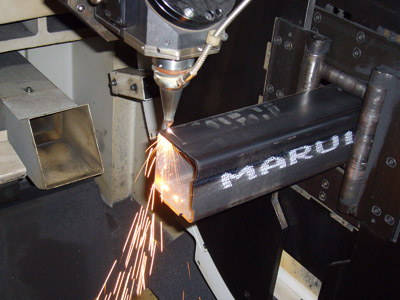

setudan.jpg タイプ 炭酸ガスレーザー
メーカー ヤマザキマザック FG-150
サイズ □150 ○150 L8,000(加工最大寸法)
特 徴 長尺の丸パイプ、角パイプ材を任意形状に
加工、切断、付き合わせなど容易に加工できます。

丸・角パイプ加工、型鋼加工にお困りではありませんか?

・パイプの切断・穴あけに時間(工数)がかかる
・パイプの接合溶接は間違えやすく、不良が多い。
・パイプ、型鋼の溶接部分の開先加工に時間(工数)がかかっている。
・パイプ同士の接合部の加工が難しく、不良が多い。
・丸穴以外の加工(スリット、長穴)があり、フライス、マシニングセンターなどで加工しているので費用ががかる。

赤田工業では、パイプ状長尺2次元/3次元炭酸ガスレーザー加工機を導入しています。角パイプ、丸パイプなどの異型型鋼に高精度な切断・加工を行うことができます。
短納期、低コストの上、非常に高い精度で加工を致します。

・サイズはt12×□150かΦ150での厚さの加工が可能です。
・型鋼は、角パイプ、丸パイプ、I、H、C、Lに対応いたします。
・一つからの単品加工もお受けいたします。
・薄板切断もお受けいたします。(SSのみ)


2次元レーザー加工

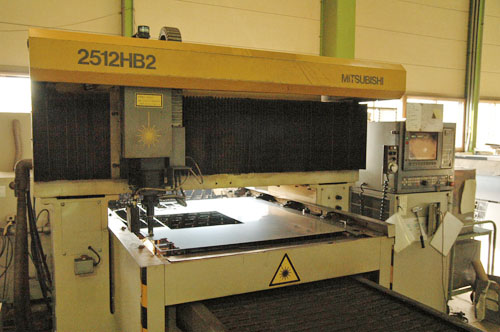

mitsubishi_2512.jpg タイプ 炭酸レーザー加工機 Co2レーザー加工機
メーカー 三菱電機 2512HB2(ML-3016F)
サイズ 1,219×2,438
特 徴 鉄(SS400)12t、アルミ(al)3t、ステンレス(sus)9t
までレーザー加工可能。
